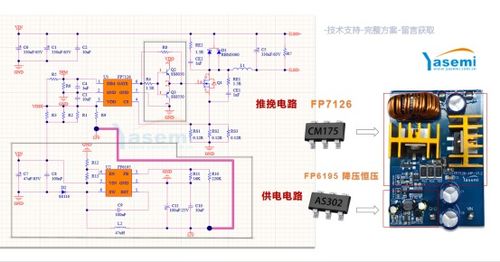

台湾远翔（Fortune Power）的FP7126是一款高性能、高集成度的LED驱动控制芯片，广泛应用于各类照明和背光场景。其设计兼顾了灵活性与效率，能够通过不同的外围电路配置，适配从几十瓦到数百瓦的功率范围。本文将深入解析FP7126的驱动能力，并详细阐述其在覆盖150W、500W等不同功率等级应用时，小功率与大功率电路设计的核心区别，以及相关的集成电路芯片设计理念与服务支持。
一、FP7126芯片核心特性与驱动能力概述
FP7126是一款电流模式PWM控制芯片，专为高亮度LED驱动而优化。其核心驱动能力体现在以下几个方面：
- 宽输入电压范围：允许设计适应多样的电源环境。
- 高精度电流采样与调节：确保LED电流稳定，亮度均匀，延长LED寿命。
- 可调开关频率：为优化效率（Efficiency）和电磁兼容（EMC）性能提供灵活性。
- 完善的保护功能：包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）等，保障系统可靠性。
芯片本身作为一个控制器，其最终的“驱动能力”——即能安全、高效管理的输出功率——主要取决于外部功率开关器件（如MOSFET）、储能电感、续流二极管以及散热设计。因此，FP7126可以作为一个公共的控制平台，通过不同的外围电路“扩展”其功率等级。
二、小功率与大功率电路设计的关键区别
使用FP7126设计驱动电路时，小功率（例如数十瓦至150W级别）与大功率（例如300W至500W及以上）应用在电路拓扑和元件选择上存在显著差异。
- 电路拓扑选择：
- 小功率应用（如<150W）：通常采用经典的降压型（Buck）拓扑。这种结构简单、元件数量少、成本低、效率高，非常适合输入电压高于LED串电压的场景。FP7126在此类设计中能够充分发挥其控制优势，实现紧凑、高效的解决方案。
- 大功率应用（如150W-500W+）：当功率较高，或输入输出电压关系复杂时，可能会采用降压-升压型（Buck-Boost）、半桥（Half-Bridge） 或全桥（Full-Bridge） 等拓扑。例如，在需要宽电压输入或输出电压范围时，Buck-Boost拓扑更为合适。这些拓扑结构更复杂，但对FP7126而言，其PWM控制核心依然适用，只需调整反馈网络和驱动电路。
- 功率开关器件（MOSFET）：
- 小功率：多选用贴片封装（如SO-8、DFN）的中低压、低导通电阻（Rds(on)）MOSFET。开关损耗和导通损耗是主要考量。
- 大功率：必须选用通流能力更强、封装散热性能更好的MOSFET，如TO-220、TO-247等插件封装。此时，导通电阻、栅极电荷（Qg）、热阻等参数至关重要，通常需要并联使用多个MOSFET以分担电流和热量。
- 储能电感：
- 小功率：使用磁屏蔽贴片功率电感或小体积的磁环电感即可满足需求，重点考虑饱和电流和直流电阻（DCR）。
- 大功率：电感是核心发热元件之一。必须使用大电流、低DCR的定制磁环或EE型电感。电感量、饱和电流、温升和铁损/铜损的计算与选型变得极为关键，往往需要定制设计。
- 续流二极管：
- 小功率：快速恢复二极管或低压降的肖特基二极管足以应对。
- 大功率：需选用大电流、高耐压的肖特基二极管或同步整流方案（用MOSFET代替二极管）来大幅降低导通损耗，提升整机效率。同步整流需要额外的控制电路，设计复杂度增加。
- 散热与布局：
- 小功率：PCB铜箔散热可能足够，或需要小型的散热片。布局相对灵活。
- 大功率：散热设计是成败的关键。必须配备大型散热器，甚至采用强制风冷。PCB布局需严格区分功率地（Power Ground）和信号地（Signal Ground），采用开尔文连接采样，大电流路径需铺铜加厚，以减小寄生电阻和电感，防止噪声干扰和过热。
- 输入输出电容：
- 大功率应用需要更大的电容容量和更高的纹波电流额定值，以滤除高频噪声并维持电压稳定，通常采用多个电解电容并联或使用高分子聚合物电容。
三、覆盖150W与500W的典型设计思路
- 针对~150W应用：这是一个过渡功率点。可以采用高性能的单路Buck拓扑。选择一颗高性能的TO-220封装MOSFET，一个定制的大电流功率电感，并配合适当的散热片。FP7126的控制环路参数需要精心调整，以保证在满负载下的动态响应和稳定性。
- 针对~500W应用：通常需要更复杂的拓扑（如多相交错并联的Buck电路）。即使用多个由FP7126控制的功率级并联运行，各相位错开工作，这样可以有效降低输入输出电容的纹波电流，分散热应力，使用更小型的磁性元件。这对FP7126的同步和均流控制提出了更高要求，可能需要额外的逻辑电路或使用多颗FP7126配合主从控制。
四、集成电路芯片设计及服务支持
远翔在提供FP7126这类通用驱动芯片的其背后的集成电路设计理念体现了高度的模块化和可扩展性：
- 核心IP复用：电流模式PWM控制器、精密基准源、保护电路等作为成熟IP，可以快速适配到不同功率等级和拓扑的需求中。
- 工艺选择：针对驱动芯片，会选择合适的半导体工艺，平衡成本、耐压和开关特性。
- 系统级解决方案：优秀的芯片厂商不仅提供芯片数据手册（Datasheet），还会提供详细的应用笔记（Application Note）、参考设计（Reference Design） 甚至评估板（Evaluation Board）。对于FP7126，远翔通常会提供从几十瓦到一二百瓦的典型参考设计，客户可在此基础上进行修改以适应更高功率需求。
- 技术支持服务：对于大功率应用这类复杂项目，厂商的技术支持团队会深入参与，协助客户解决拓扑选择、环路补偿、EMI调试、热仿真等关键问题，确保产品可靠上市。
****：台湾远翔FP7126是一款驱动能力可通过外围电路灵活拓展的优秀LED驱动控制芯片。从小功率到大功率应用，设计差异的本质在于如何通过拓扑优化、功率器件选型和严格的散热布局，将芯片的控制信号安全、高效地转化为所需的电能输出。理解这些区别，并充分利用芯片厂商提供的设计资源与服务，是成功开发出覆盖150W、500W乃至更高功率可靠驱动方案的关键。
